老狗需要新工具【之一】:VGA to HDMI 轉接器

【2021/8/27更新】如果覺得下面一堆碎念看起來超麻煩,又捨得花個萬把塊錢解決問題的人⋯⋯那請直接看下一篇哦。

為了看到這個畫面,我花了不少時間做 trouble shooting


現在大多數的電腦應該都是搭配純 HDMI 顯示器了,頂多高檔一點再給你個 DisplayPort,甚至是 Type-C(其實也是走 DisplayPort 協議)。

無奈老狗手上還是有些青銅器時代的 1U server(雖說它當年可厲害了),它完全只有 VGA 輸出⋯⋯好吧,其實現在即使是最新的 server 也都是配 VGA 埠啦。這下可麻煩了,於是在老狗翻出這些古董後,也只能開始尋找新的小物:VGA 轉 HDMI,但是⋯⋯

各位如果也像我有這需求的話,請注意這些轉接器都有一個通病,就是廠商根本忘了有 60Hz 以外的 refresh rate。像是 BIOS 中的 Intel RAID Manager,以及一些 Linux 安裝時的文字模式,都可能會用到 720x400@70Hz,這些轉接器全數出局了;包括一些可攜式 HDMI 螢幕雖然額外提供了 VGA-in 埠,但若仔細看它的規格也會發現:完全沒有 60Hz 以外的解析度模式啦。這應該是關係到 video converter 的設計簡化,或是 firmware 完全忽略了其他VGA模式與頻率了。所以我接了這些轉接器或 VGA-in 還是看不到 720x400 的畫面⋯⋯失敗。

後來找了半天,發現有標註「720x400@70Hz」的簡易轉接器簡直比日本的壓縮機還要稀少。目前我又已經測過一款480元的了,不行啊,這令我感覺它在賣場中的文案只是找別家 ctrl-c & ctrl-v 上去的(真懷疑廠商自己有沒有實測過,而這種東西用貼牌的可能性頗高)。只好再度展開一個一個測試的生涯了,或是打幾通電話問問看那些專做機房用品的廠商有沒有適合的產品。

以下整理一些我測試 720x400@70Hz 訊源的結果,先列出不成功的組合:

  • 使用 1102H 的 VGA 輸入:螢幕會持續出現 Screen Booting 的訊息,無法顯示畫面。若把線拔掉再想辦法看 menu,會發現到解析度資訊 720x400 0Hz 的奇怪結果。
  • 使用 U3014 HDMI 輸入:之前已經測過兩顆不同廠牌,外型也大不相同的轉接器,都失敗,完全無畫面。一顆是「HAGiBiS VHC01」外型很不錯,另一顆則長類似這種:
    但聽網友分析說,即使內部拆開看也長得一模一樣,但可能因不同firmware而產生出現不同結局。他的2019年版就OK,而2016年版就KO⋯⋯
再來是列出成功(但不一定理想)的組合:
  • 2021/8/26更新:問過五角科技了,和業務聊了半小時,覺得希望不大,先別亂花錢試。

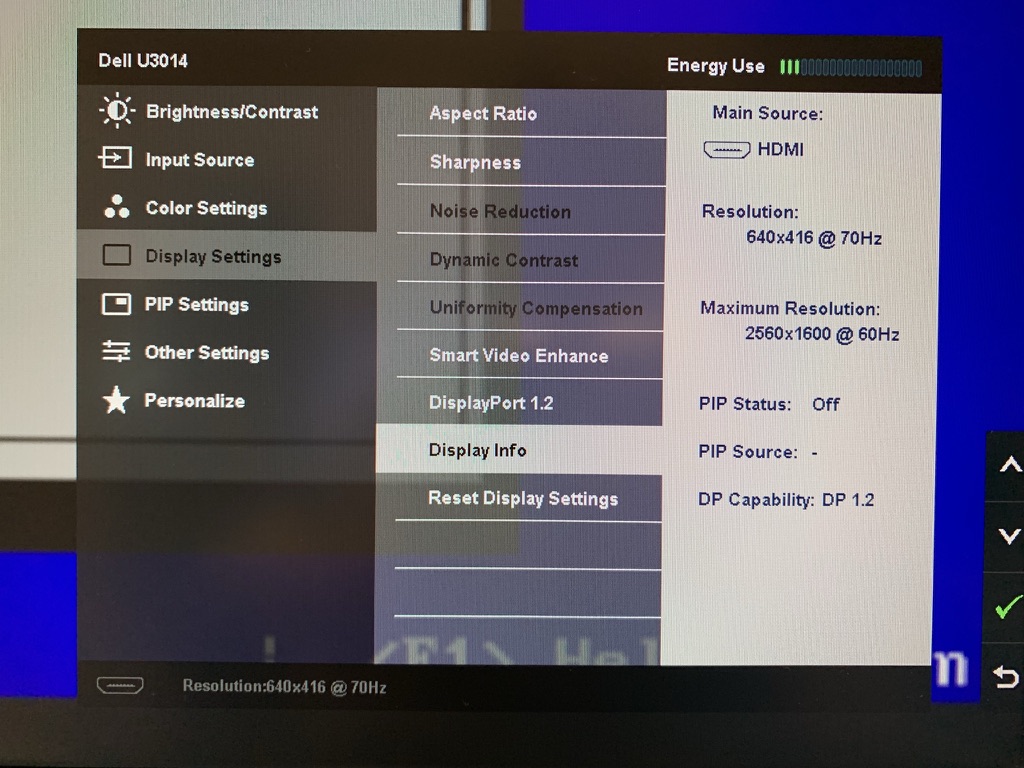

  • 2021/8/27更新:接著用了兩顆長得類似的(其中一款是 伽利略 VGATHD,另一款沒牌子也沒型號),都可以在我的U3014上跑出畫面,但是解析度不正確,看到都是640x416@70Hz,畫面除了有雜紋出現,下面也會多出空白(可看到右下方的 n 字離邊界還有一行的空間):
  • 2021/8/27更新:接著用圓剛的 ET110,在我的 U3014 上畫面穩定無雜紋,解析度也正確為 720x400@70Hz,比較上圖的話,文字的最後一行也能準確出現在面板最下方的邊界。很可惜因為這顆轉接器沒有 scaler 功能,不會幫你轉成 HDMI 通用的 720p60 或 1080p60,我改接到 1102H 的 HDMI 埠時還是無畫面。所以如果你的螢幕也只能吃 60Hz 的話,這顆一樣也不能用。在搭配上還是得慎選。

基於目前還沒找到理想的轉接器,我自己測的結果都會陸續補充上去。

也整理一下之前爬文的結果,有網友保證能用的大概是(都蠻貴的,一百美金/歐元起跳):

  • Opensource Scanconverter 大概是最開放(如字面意思)的轉換器,幾乎什麼古董訊源都能轉。
  • Extron RGB-HDMI 300A 雖然預設輸入模式不支援 720x400@70Hz,但是經由手動設定訊源參數後,就可以用了。不過這可是200美金等級的產品呀。
  • 其他類似上面 Video Scaler+Converter 可以讓使用者手動調參數的,應該都有能力處理才對。參數設定可參考這個 VGA Timing 表
  • 註:以上都是參考 某骨灰級遊戲論壇 這個討論串而來的。
有些看起來很厲害的(包括價格看起來也很厲害),例如 startech.com 的產品,很多網友實測也都不成功。也就是說,即使是30美金(1000台幣)以上的產品,也不見得比15塊美金(500台幣)以下的更有機會能用,大家半斤八兩。即使來到100美金以上的,也還是不見得能用。原因可能如下:
  • 10塊美金等級的,有些廠商管它叫「bypass」型的,也就是沒有 scaler,只做類比轉數位,不做解析度提升,也不做升降頻的動作。非 60Hz 的部份在送出(如果會的話)給 HDMI 時就不被螢幕所接受,或是解析度太低也不被 HDMI 螢幕所接受,自然是看不到畫面。【2021/8/27更新】我的螢幕 U3014 雖然沒有 VGA 輸入,規格上卻有支援到 720x400@70Hz 等DOS時代解析度,而在試過例如圓剛的 ET110 轉接後也證實是可用的。可是這 ET110 一顆一千塊台幣,不便宜呀,沒有這種結局會令人很失望的。
  • 30塊美金等級的,可能會有 scaler 處理,有些廠商管它叫「定頻」型的,也就是輸出只做在 720p/60Hz 或 1080p/60Hz。雖然在輸出方面可以得到最理想的支援度,但幾乎確定只會處理標準 60Hz 的 VGA input 訊號,這應該是 scaler 晶片的自宮式限制(或firmware工程師不想努力了),不然無法壓低成本。
  • 或是已在 amazon 賣場上詢問,得到官方確認「不支援720x400」了。如果不死心想在 amazon 上挖寶,請記得善用售前詢問的權利,不然退貨回美國還蠻浪費地球資源的。
  • 切記:即使是兩三百美金級的 scaler,只要不給你自定輸入參數,應該是都沒機會支援 720x400@70Hz。因為這麼貴的轉換器,它的用途通常是播放設備輸出用的,並不是給我們這些苦命IT人進機房救設備用的;而且這些 scaler 都蠻大台的,不適合攜帶。
  • 2021/8/27更新:同一個骨灰級遊戲論壇的另一篇討論 也是不錯看的。開討論串的法國網友雖然已經買了OSSC,但他很有實驗精神地又在阿里巴巴買了不少便宜的 converter 測試(所以說沒事別得罪我們這些骨灰級瘋子玩家)。我想我也會開始做類似的事,只是我會先在台灣的購物網站上亂抓一些來試,不想一開始就往阿里巴巴找,這不是我習慣的事。

所以說⋯⋯錢不是不值得花,但是我需要的是可攜式工具。多年前是方電訊內湖機房火警,我就帶了自己的隨身式 VGA 螢幕(那時還不流行業配,哈哈,在此就不寫廠商名稱了)和小鍵盤,這樣就不用和盛況空前的「災民」人潮搶那一層樓只有三台的公用 console 車,我人一到場馬上就能開始處理自己負責的設備。如今時代變遷,我那台VGA螢幕也老了,想說也該換新的了,誰知前天在24H買了一台新的隨身螢幕,開箱使用後才注意到這個嚴重的眉角。

如果你已知有哪一顆轉接器適合用的,拜託一定要留言分享,感謝!
